CBR600RR-ABS（13- ）
【ABS付き】

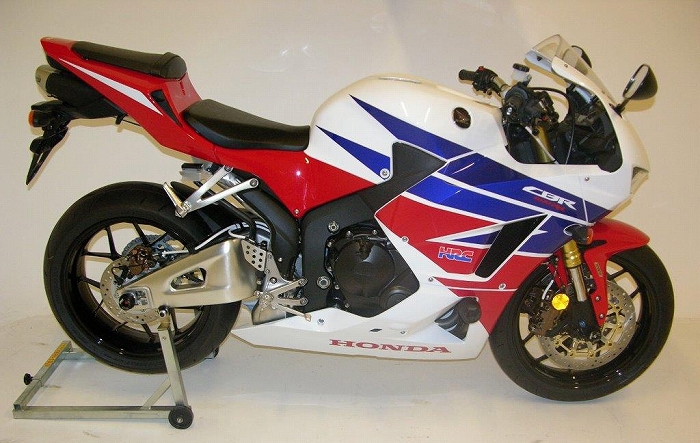

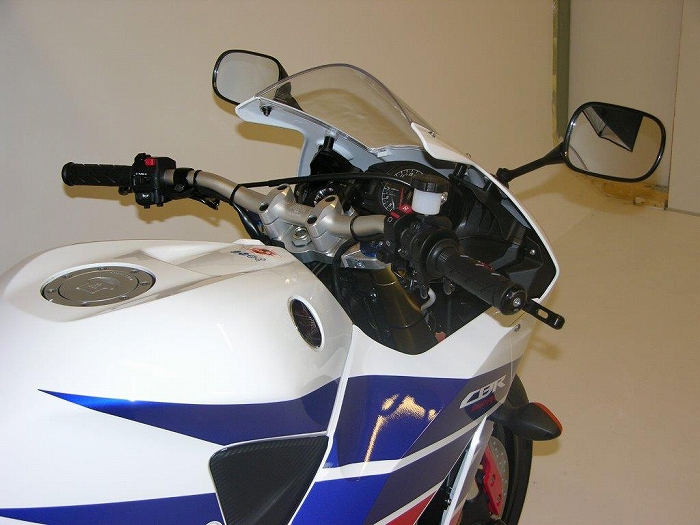

↑は、
2013年式のCBR600RRへの装着例です。

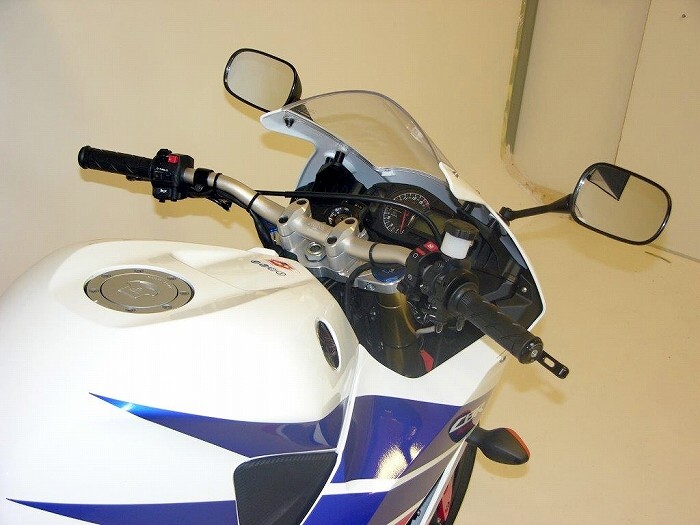

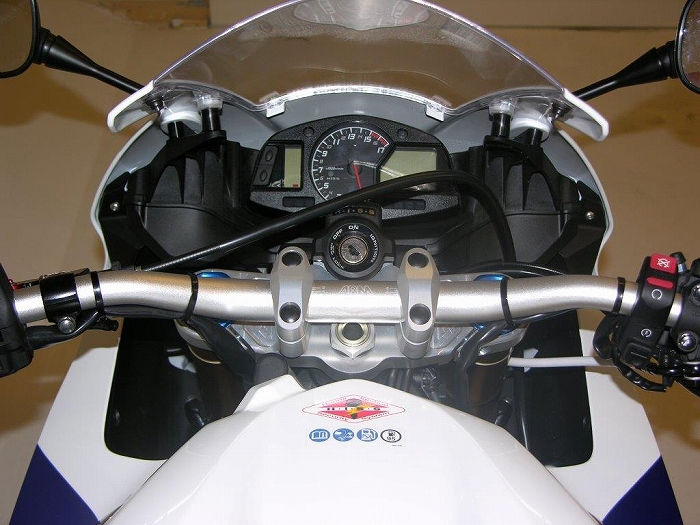

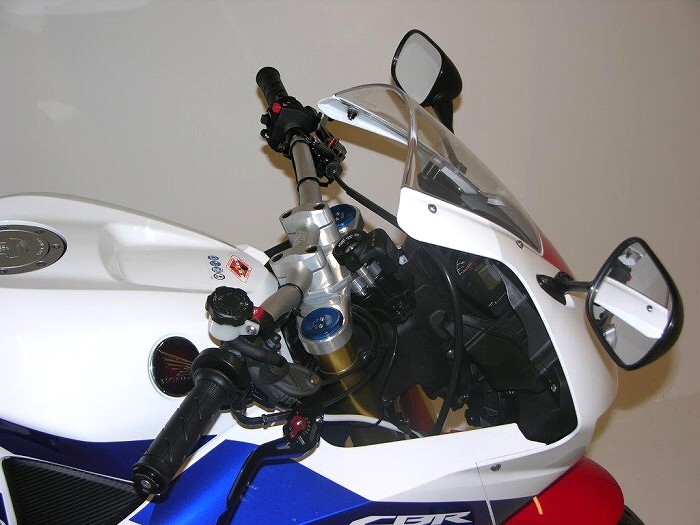

↑は、
ハンドルクランプ部分が太いファットバーハンドル用の、
CBR600RR（13- ）【ファット】バーハンドル化用ベーシックキット【ホース黒】の装着例です。
ちなみに、
ハンドルはストリートバイク0439ファットバーハンドルを使用しております。

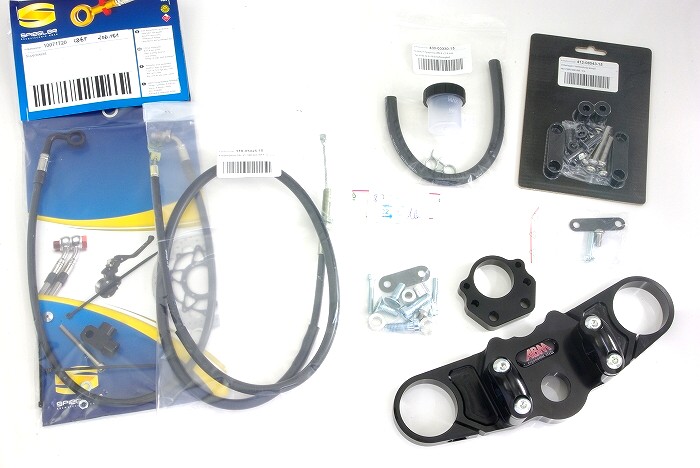

↑は、バーハンドル化用ベーシックキット【ABS付き】のキット内容で、
画像のトップブリッジはファットバー用ではなくφ22.2用です。
| ★『ファットバーハンドル化用ベーシックキット』キット内容 ・ファットバーハンドル化用トップブリッジ ・延長クラッチケーブル ・延長フロントステンメッシュホース ・リザーブタンク ・リザーブタンク移動の為のステー ・リザーブタンク移動の為のホース ・フェアリングスペーサーキット ★推奨ハンドル ・ストリートバイク0439ファットバーハンドル |

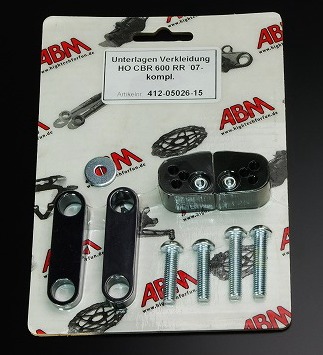

↑は、アッパーカウルかさ上げ用のフェアリングスペーサーキットです。

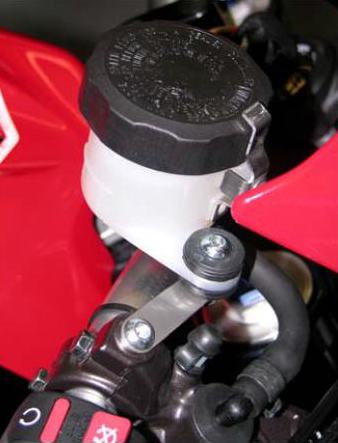

↑は、リザーブタンク移動の為のステーの取り付け方法です。

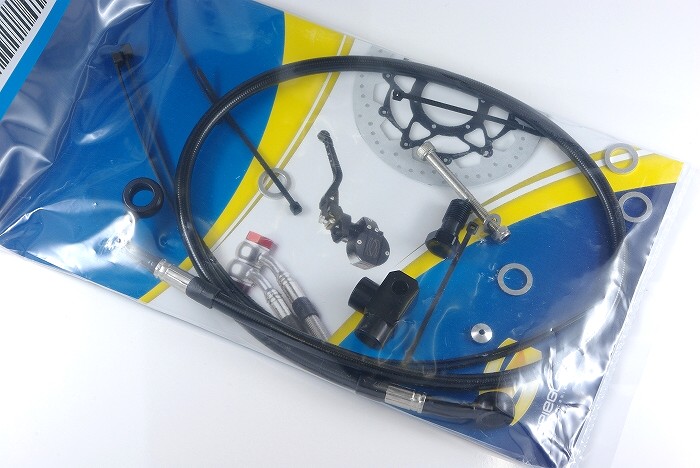

↑は、ABS付きモデル用の延長されたフロントステンメッシュホースです。
ABS無し用とは異なり、
アッセンブリで交換するタイプではなく、
フロントマスターから最初の分岐点までの簡易的なホースとなりますので予め御了承してください。

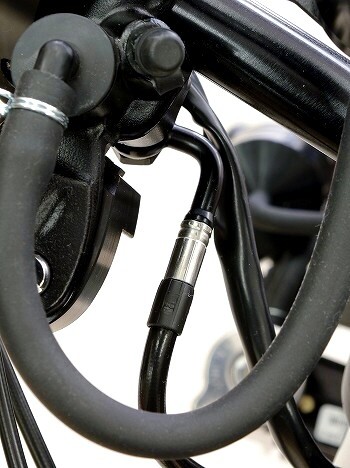

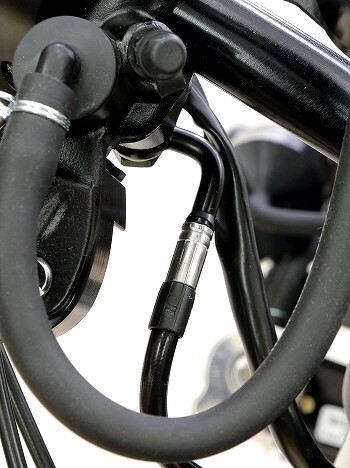

↑は、マスターシリンダー側のブレーキホースの取り付け状態で、
横向きに90度に曲がっているバンジョーをマスターシリンダーに取り付けて頂きたく宜しくお願い致します。
 |
 |

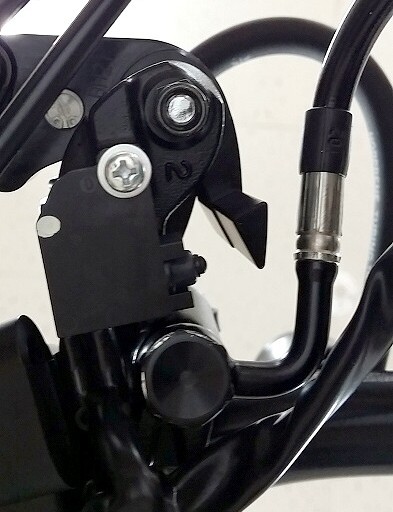

左側はブレーキレバーを握っていない状態で、
右側はブレーキレバーを握った状態で、
ブレーキレバーのストップランプスイッチを作動させるステーがブレーキホースに干渉しないよう、
ブレーキホースを取り付けて頂きたく宜しくお願い致します。

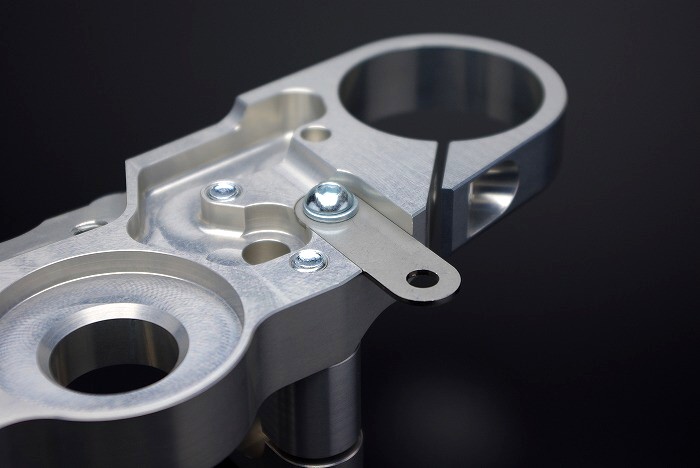

↑は、ステアリングダンパー用のステーを取り付けた状態の画像です。
★トップブリッジのカラーは別注にて黒となりました★ |
 CBR600RR（13- ）【ABS付き】 ファットバーハンドル化用ベーシックキット
ご購入の際はお問い合わせ下さい。 |
▲
